型钢切割专用款

Senrytech S系列

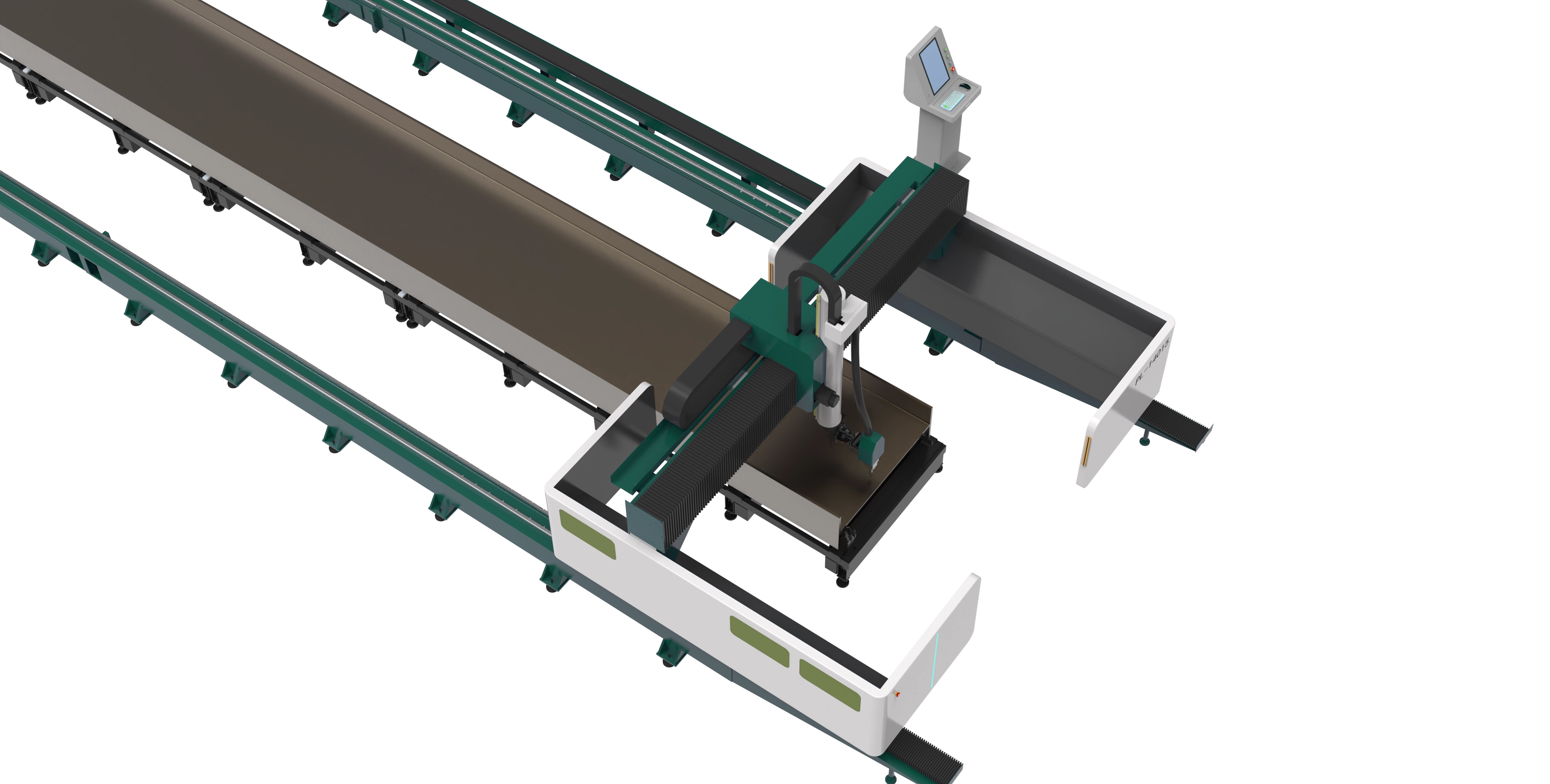

型钢专用激光切割机

专切H型钢、槽钢、C型钢，大加工幅面适配12m+超长型钢，精准定位+一次成型切割，解决型钢传统加工效率低、精度差的痛点。

重新定义型钢切割加工标准

S系列针对型钢（H型钢、槽钢、C型钢）的结构特点，定制化开发切割系统，实现“多类型兼容、大尺寸适配、高精度成型”的加工能力，大幅提升钢结构制造效率。

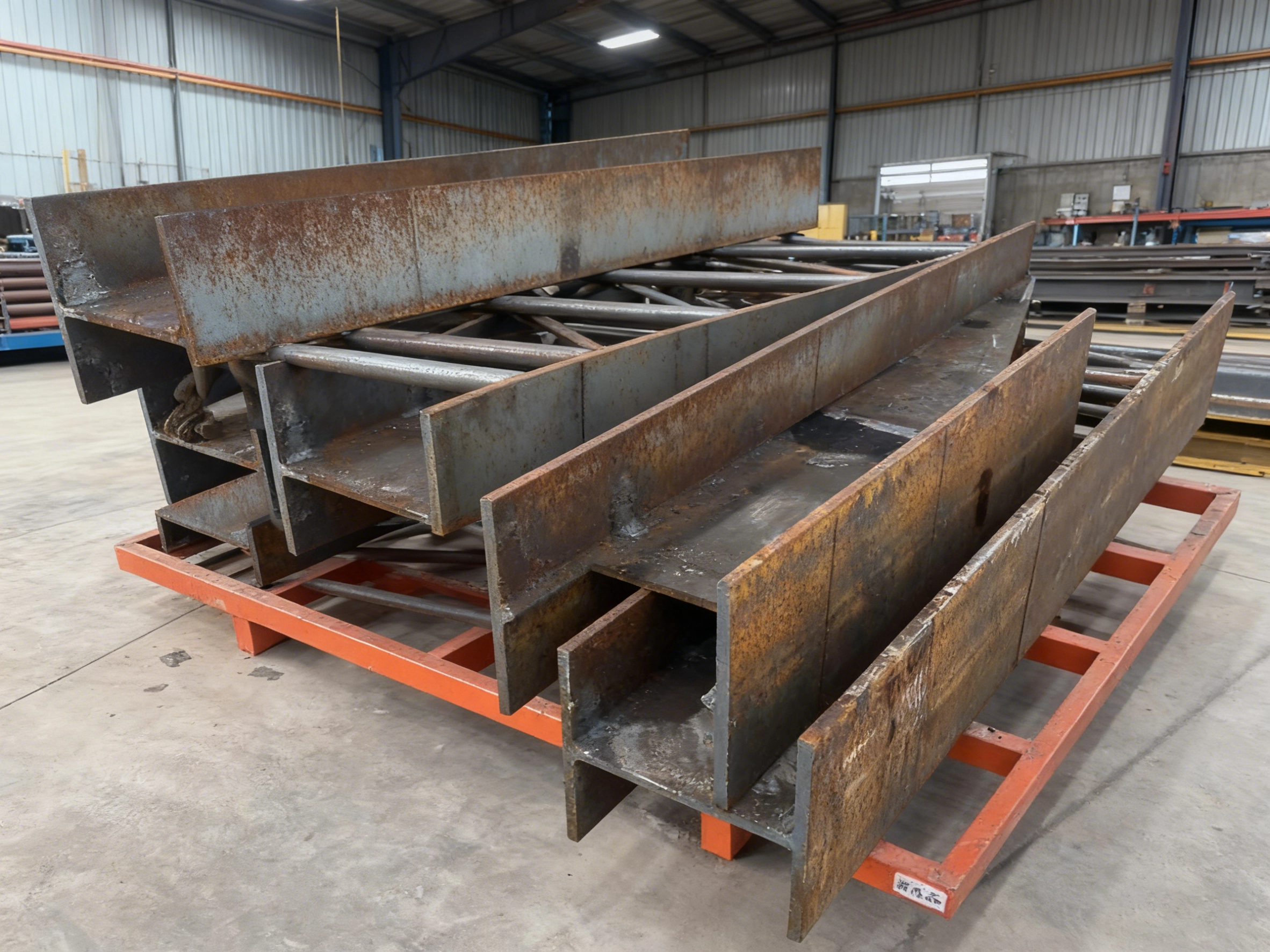

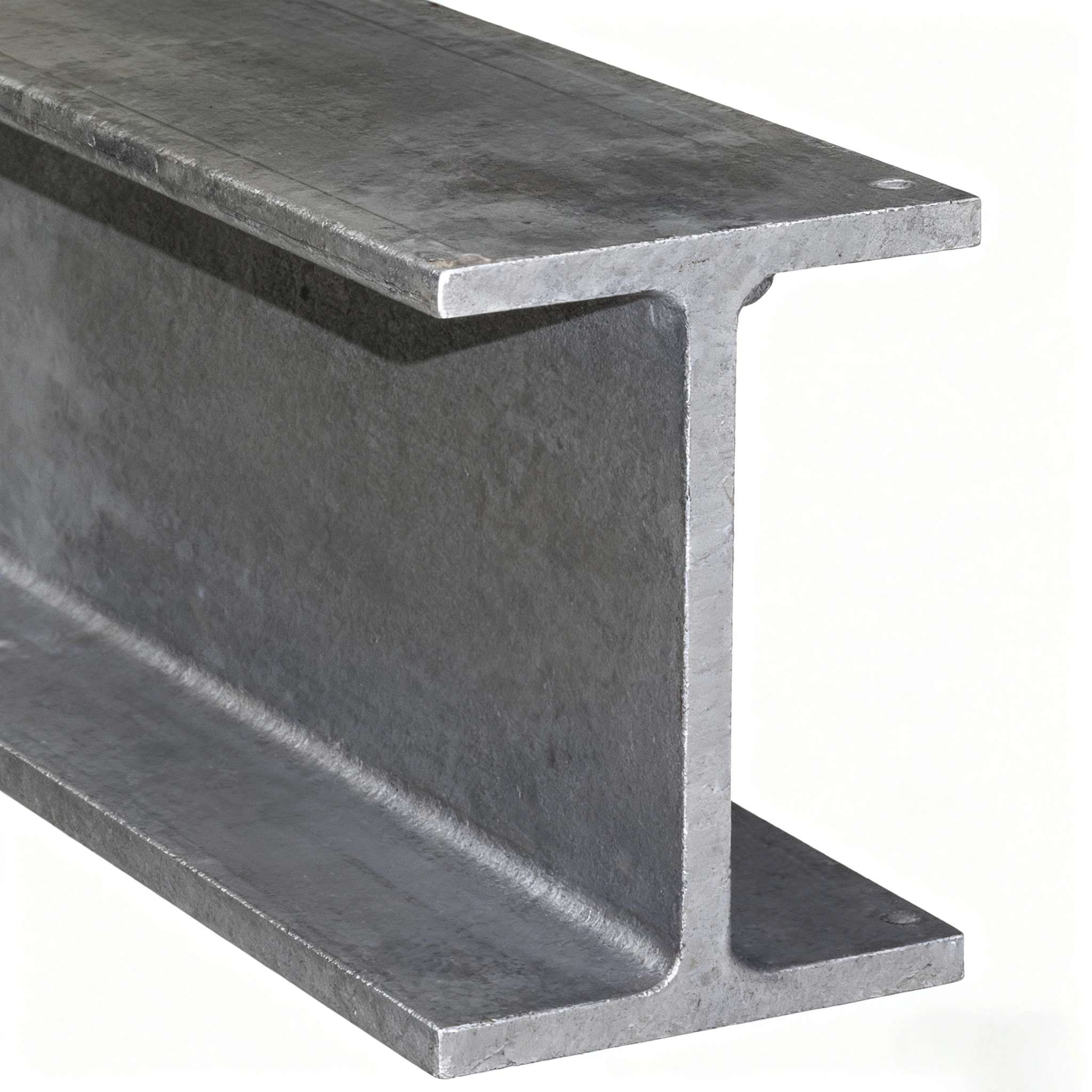

无缝适配H型钢（高度100-1200mm）、槽钢（型号5#-40#）、C型钢（宽度50-300mm），无需频繁更换夹具，满足多规格型钢批量加工需求。

支持最长12m型钢连续切割，加工幅面宽度可达1.5m，针对超长、超宽型钢设计分段支撑机构，避免加工过程中工件变形，确保切割精度。

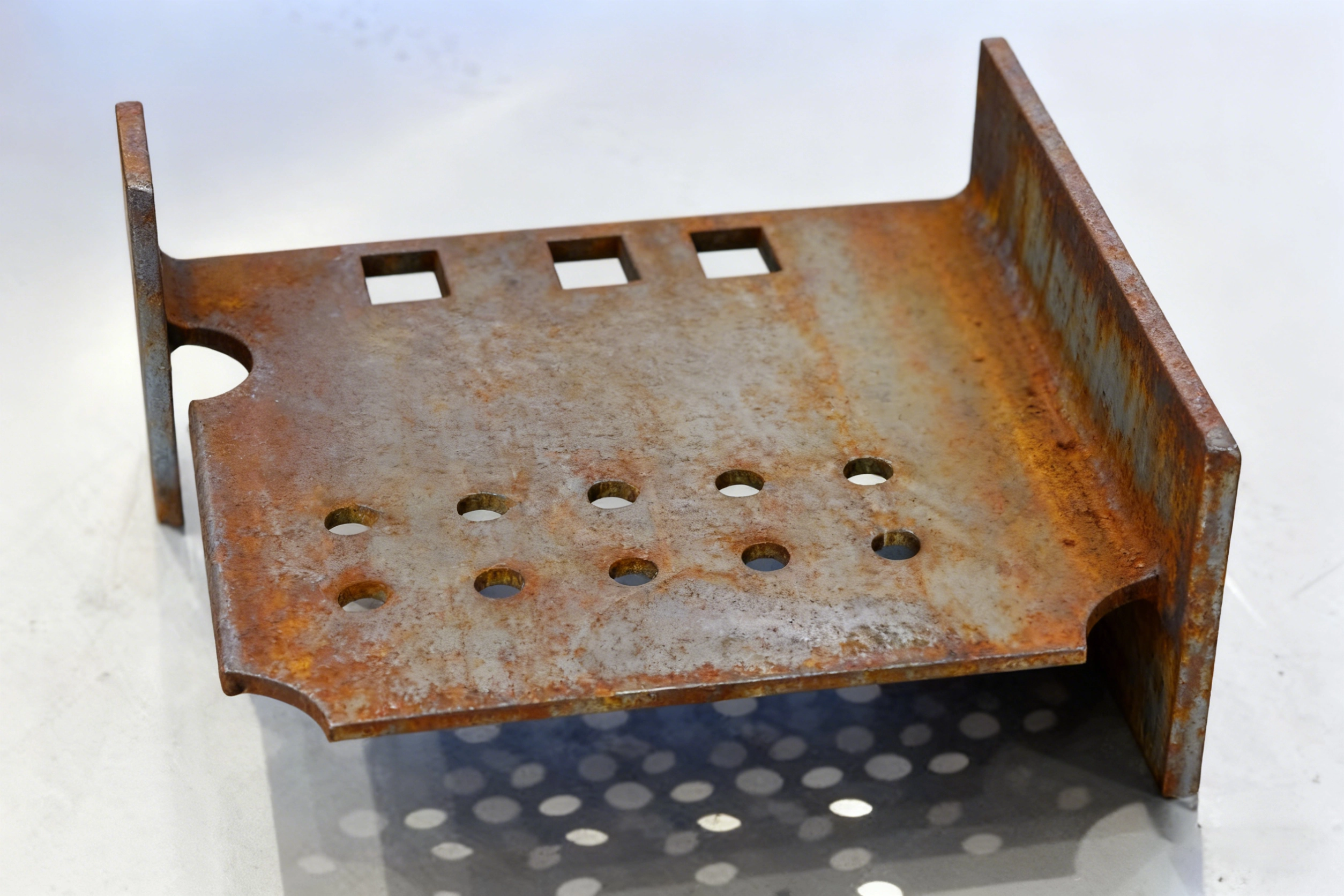

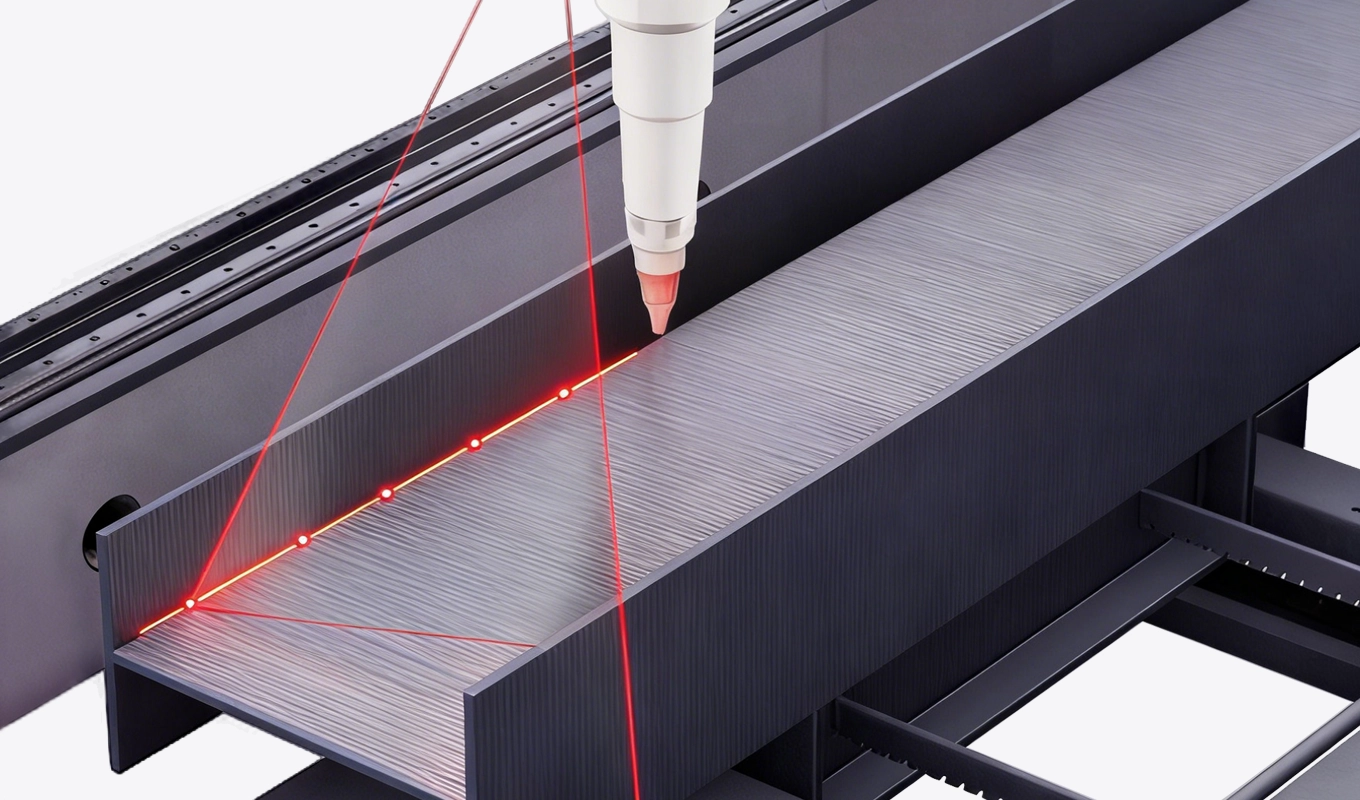

配备3组侧压定位轮+激光轮廓扫描系统，自动识别型钢截面形状与位置偏差，定位精度达±0.03mm，确保孔位、切口与型钢轴线的垂直度。

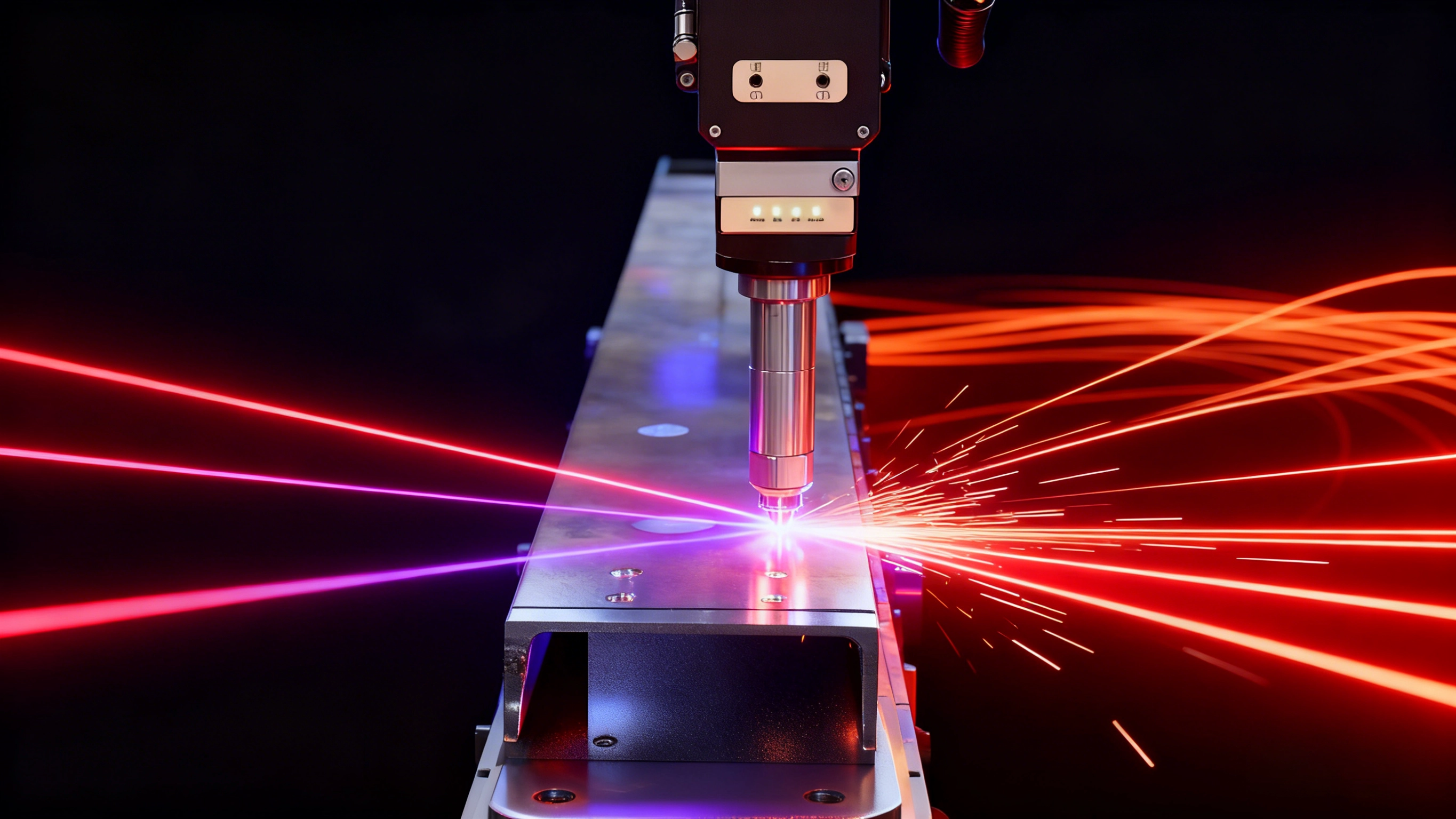

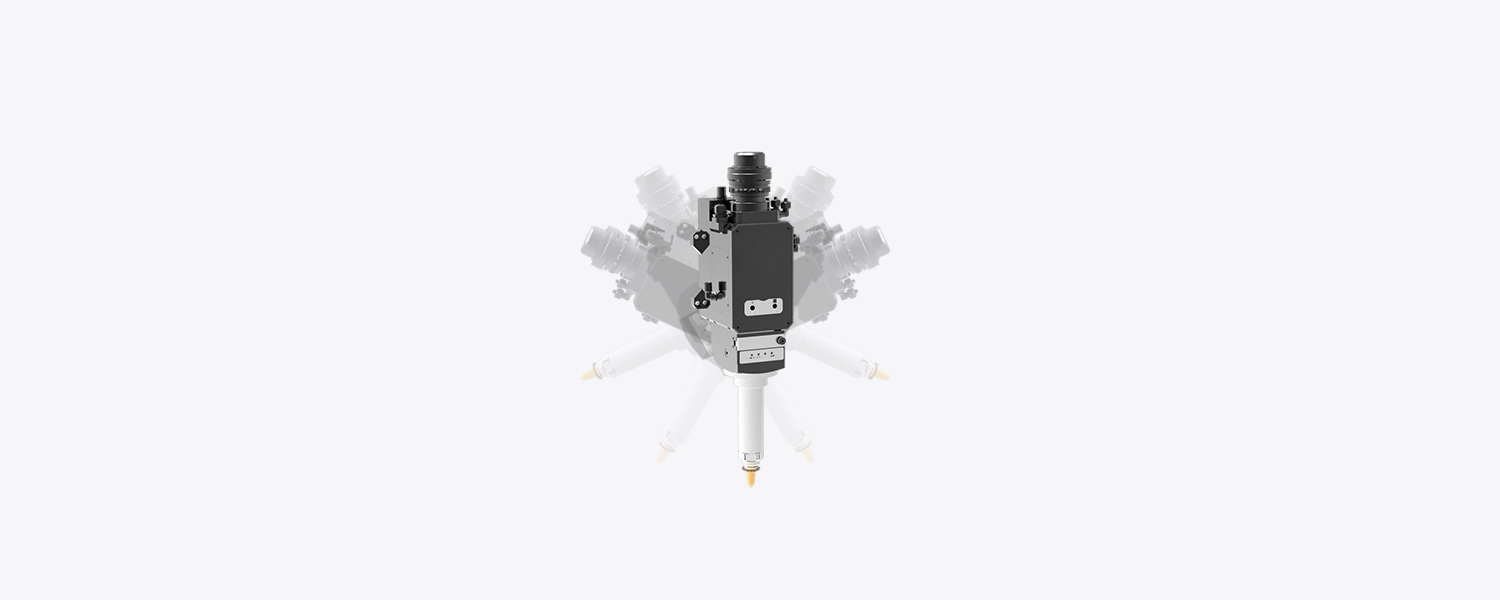

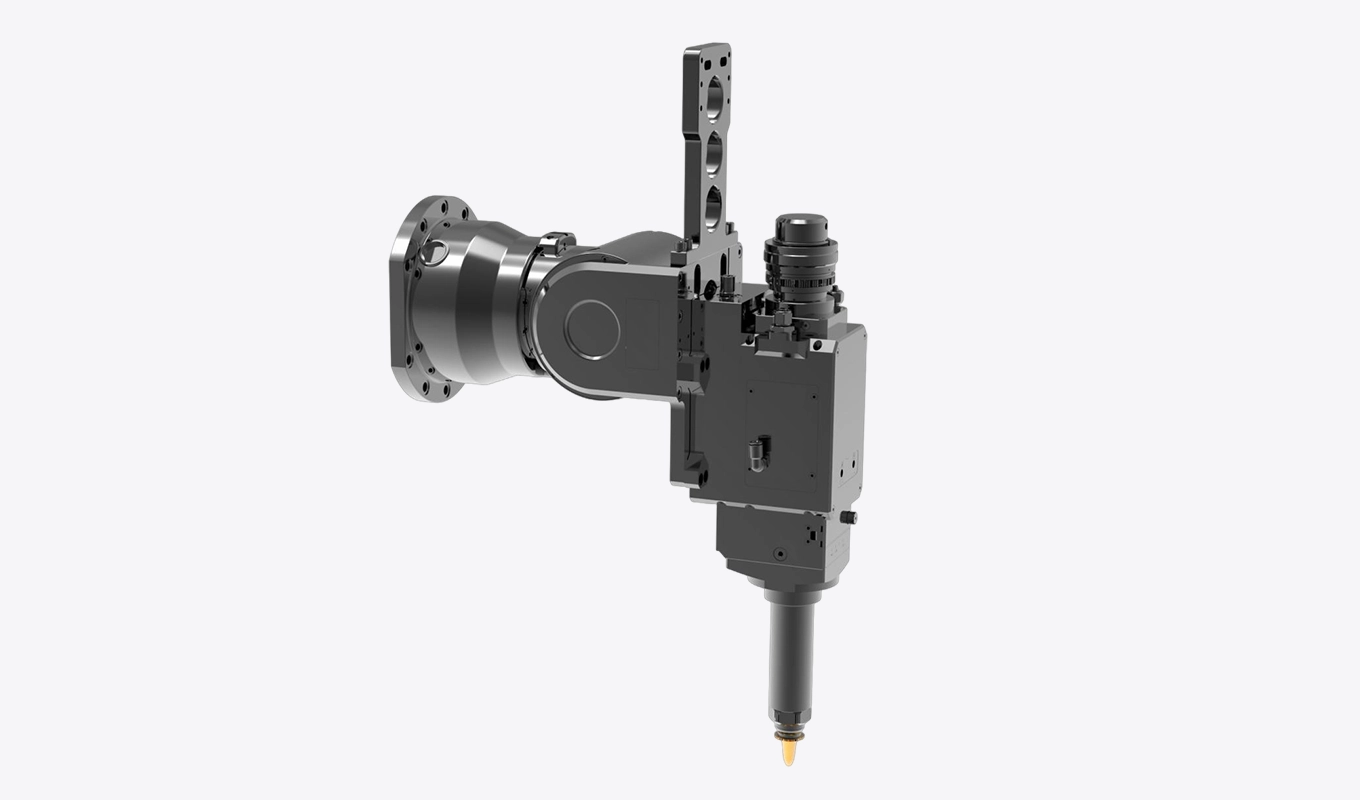

针对H型钢、槽钢、C型钢的截面差异，定制化开发可调节切割头与夹具系统，无需更换核心部件即可实现不同型钢的快速切换，减少换型时间50%以上。

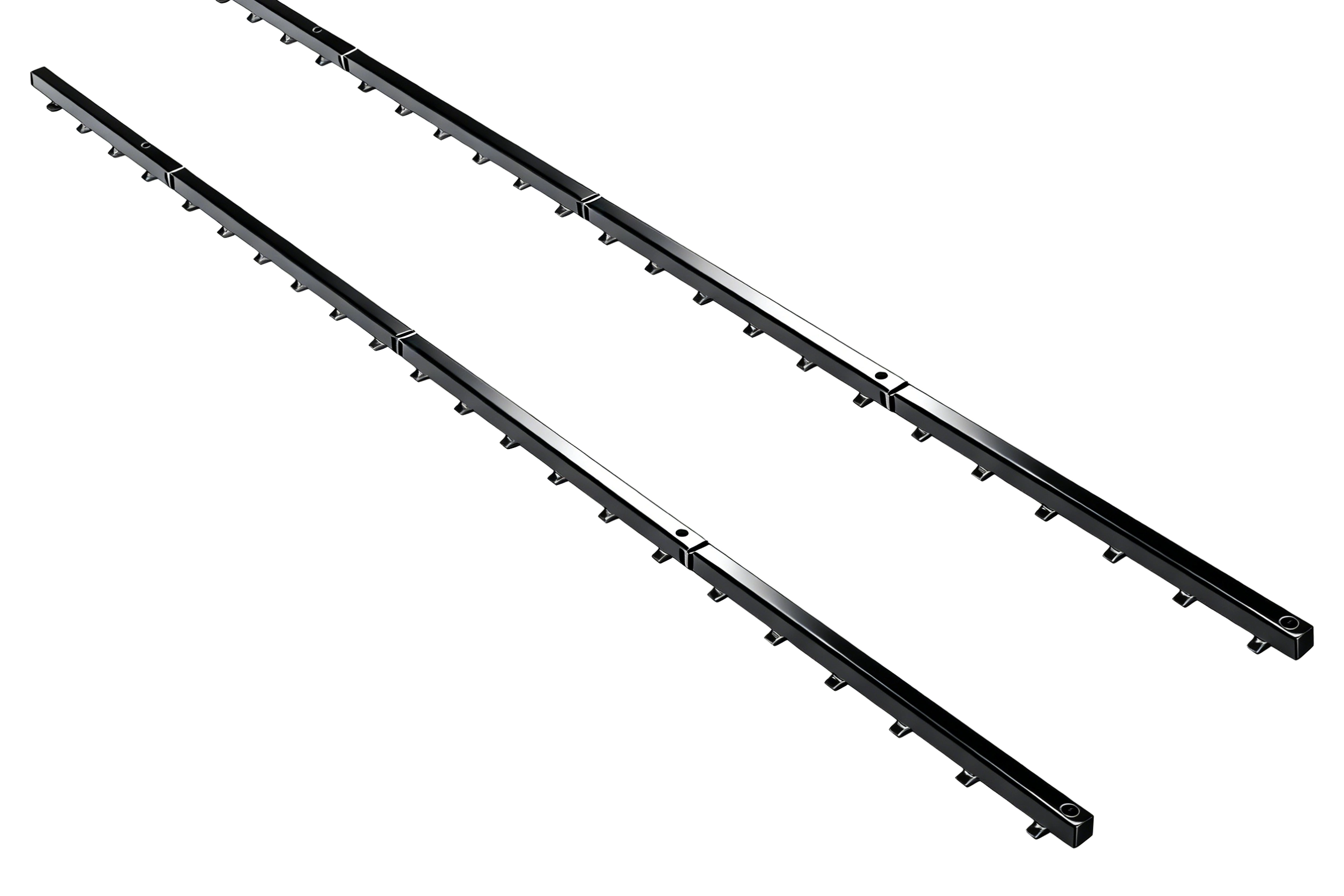

采用“分段支撑+同步传动”结构，适配最长12m型钢连续加工；搭配激光轮廓扫描与侧压定位系统，自动补偿型钢直线度偏差，确保长距离切割精度。

参数项	S10（10000W）	S15（15000W）	S20（20000W）	S25（25000W）
激光功率	10000W	15000W	20000W	25000W

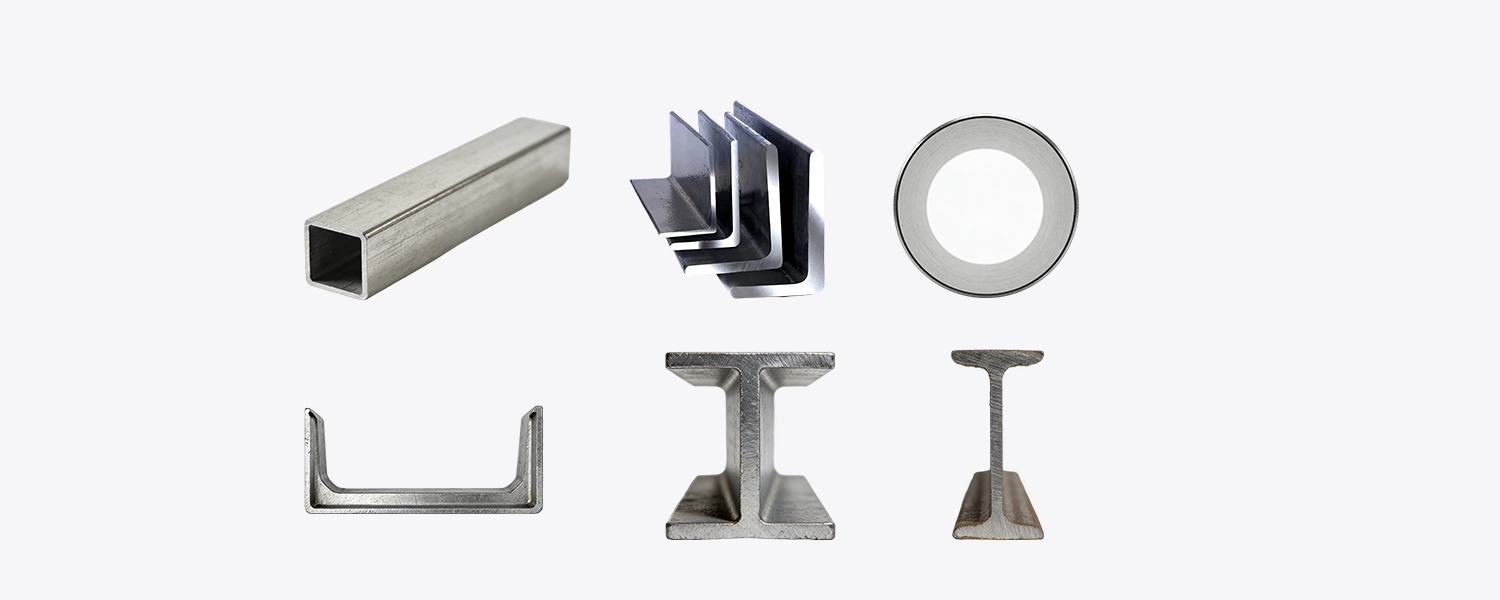

适配型钢类型	H型钢、槽钢、C型钢、T型钢（可选）、Z型钢（可选）
最大加工长度	12000mm（支持定制15000mm）
最大加工宽度	1500mm
H型钢适配范围（高度×翼缘宽）	100×80 - 800×400mm	100×80 - 1000×500mm	100×80 - 1200×600mm	100×80 - 1200×600mm
槽钢适配范围	5# - 30#	5# - 36#	5# - 40#	5# - 40#
C型钢适配范围（宽×高）	50×40 - 200×120mm	50×40 - 250×160mm	50×40 - 300×200mm	50×40 - 300×200mm
最大切割厚度（型钢腹板）	30mm	40mm	50mm	60mm
定位精度	±0.03mm
重复定位精度	±0.02mm
最大切割速度	80m/min	90m/min	100m/min	110m/min
型钢支撑承重	3000kg
定位方式	激光轮廓扫描+侧压定位轮+端面对齐
冷却方式	工业级双循环水冷系统
